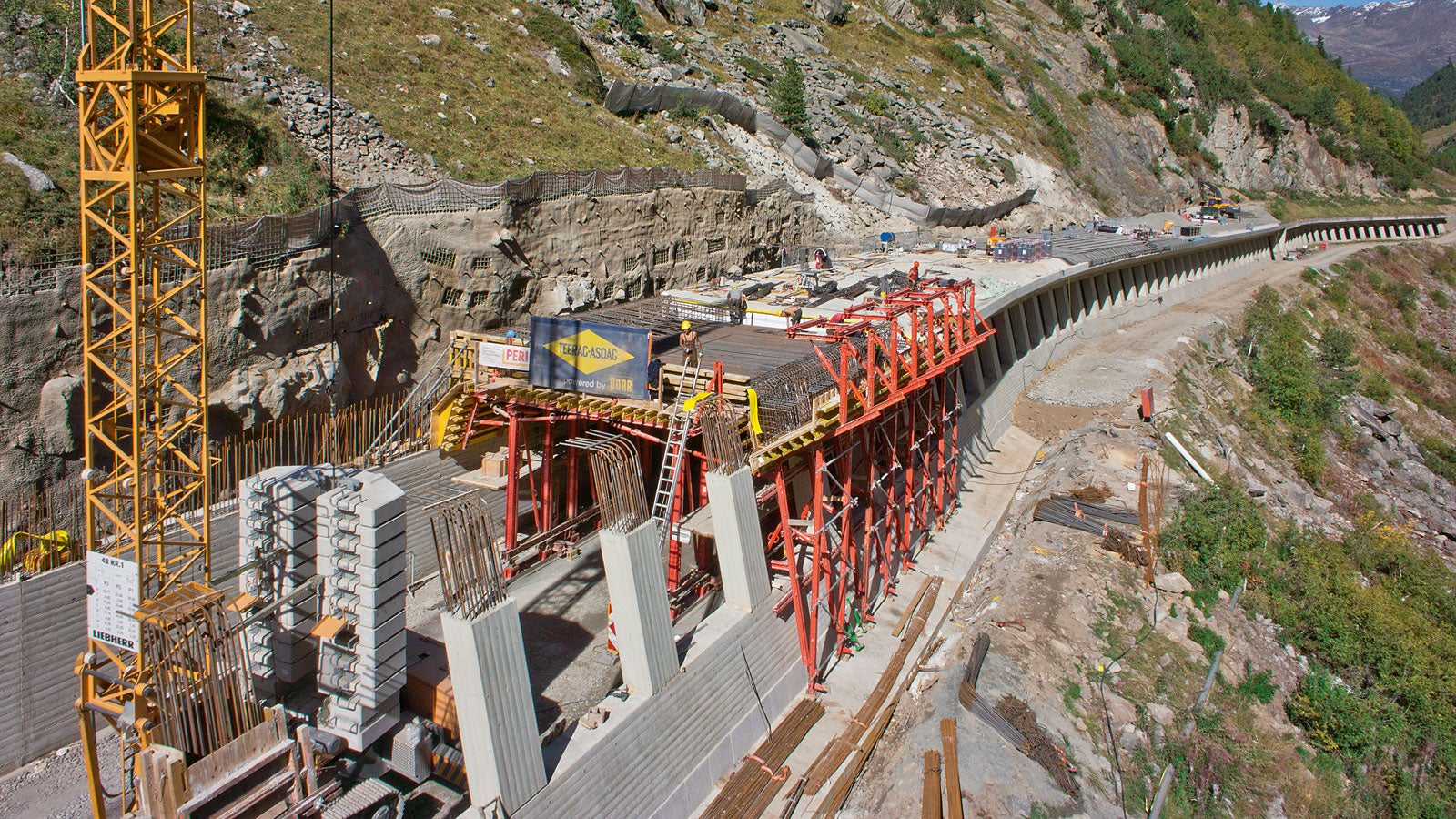

Marchlehnergalerie, Sölden, Österreich - Die VARIOKIT Tunnelschalungslösung beschleunigte den Bau der 1.800 m hoch gelegenen, 228 m langen Marchlehnergalerie. Die kompetente Planung unter Berücksichtigung aller Projektanforderungen ermöglichte die termingerechte Fertigstellung noch vor Wintereinbruch.

Marchlehnergalerie, Österreich
Sölden, Österreich

  • 228 m lange Lawinenschutzgalerie für Venter Landesstraße L 240 zwischen Sölden/Ötztal und Vent
  • Tunnelquerschnitt in Fahrbahnachse 9,20 m x 4,90 m





Standort
Sölden
Projektkategorie
Brücken-, Tunnel- und Verkehrsbau
Projektbeteiligte
Kunde: Teerag-Asdag AG; Porr GmbH, NL Tirol, Kematen
Projektbetreuung
PERI Ges. mbH Nussdorf ob der Traisen

Projektrealisierung

Impressionen aus dem Projektablauf

  • Marchlehnergalerie, Sölden, Österreich - Die VARIOKIT Tunnelschalungslösung beschleunigte den Bau der 1.800 m hoch gelegenen, 228 m langen Marchlehnergalerie. Die kompetente Planung unter Berücksichtigung aller Projektanforderungen ermöglichte die termingerechte Fertigstellung noch vor Wintereinbruch.

    Die VARIOKIT Tunnelschalungslösung beschleunigte den Bau der 1.800 m hoch gelegenen, 228 m langen Marchlehnergalerie. Die kompetente Planung unter Berücksichtigung aller Projektanforderungen ermöglichte die termingerechte Fertigstellung noch vor Wintereinbruch.

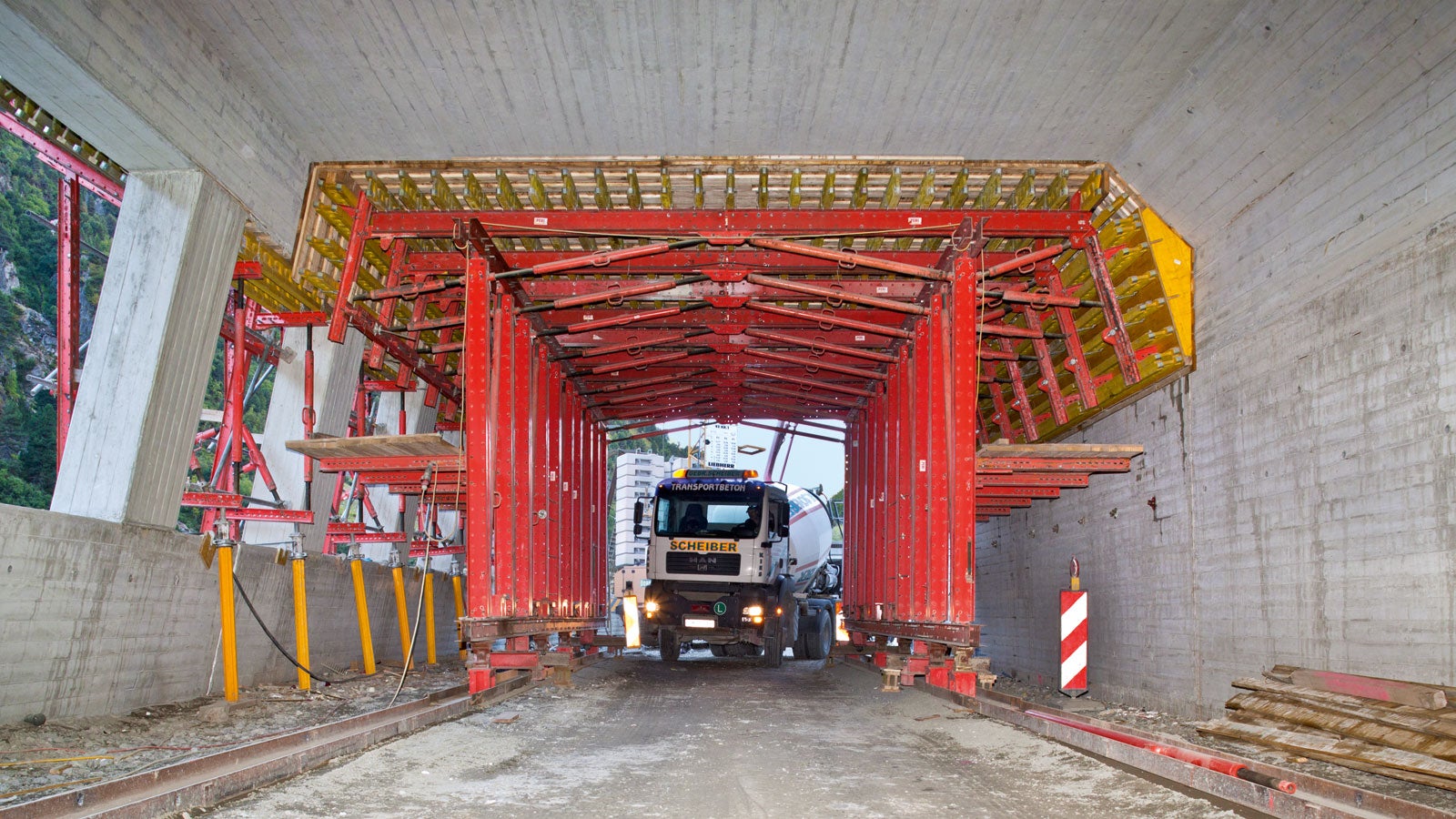

  • Marchlehnergalerie, Sölden, Österreich - Das PERI Schalungskonzept bestand aus einem 13,50 m langen Deckenschalwagen mit einer 3,00 m breiten und 4,50 m hohen Durchfahrtsöffnung für den Baustellen- und Durchgangsverkehr.

    Das PERI Schalungskonzept bestand aus einem 13,50 m langen Deckenschalwagen mit einer 3,00 m breiten und 4,50 m hohen Durchfahrtsöffnung für den Baustellen- und Durchgangsverkehr.

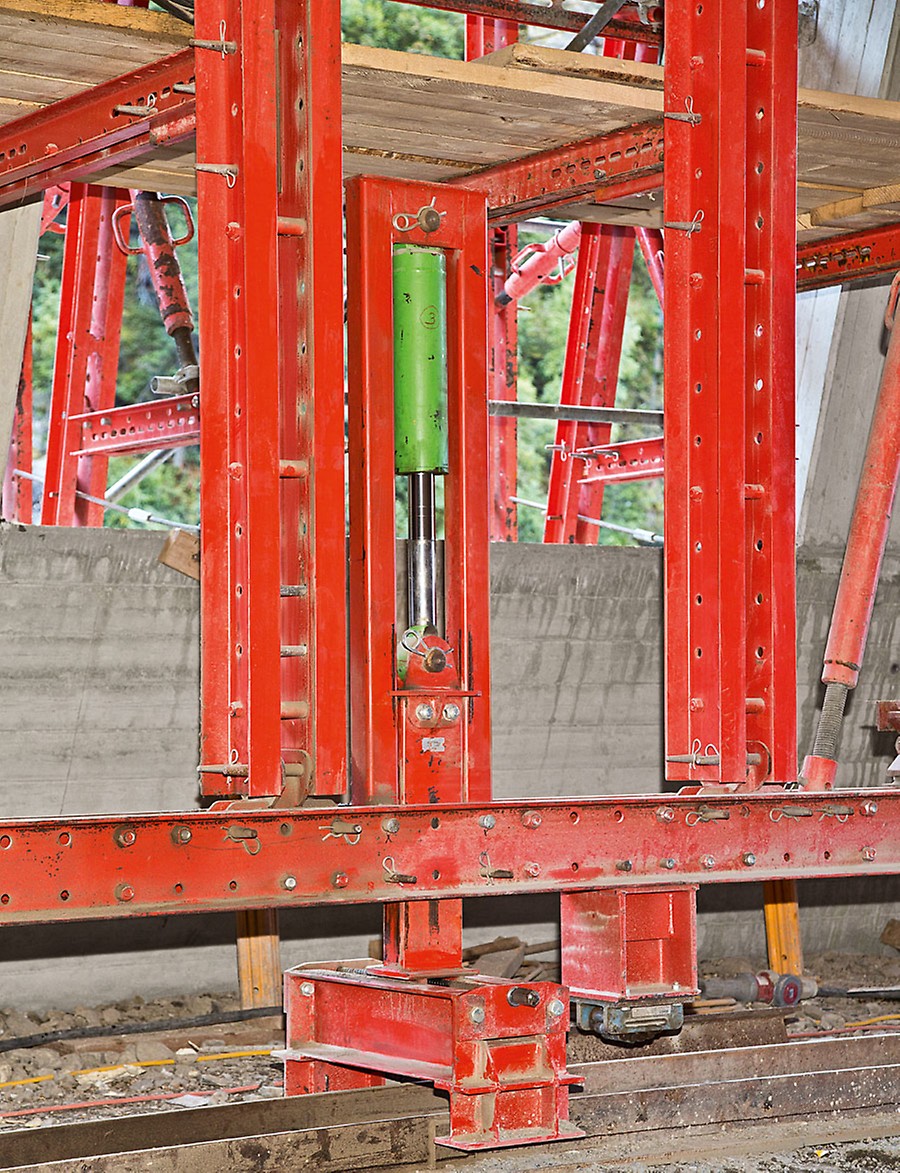

  • Marchlehnergalerie, Sölden, Österreich - Eine in die Hubeinheit integrierte Querverschubeinheit sorgte für die problemlose Ausrichtung des Schalwagens an die wechselnden Radien.

    Eine in die Hubeinheit integrierte Querverschubeinheit sorgte für die problemlose Ausrichtung des Schalwagens an die wechselnden Radien.

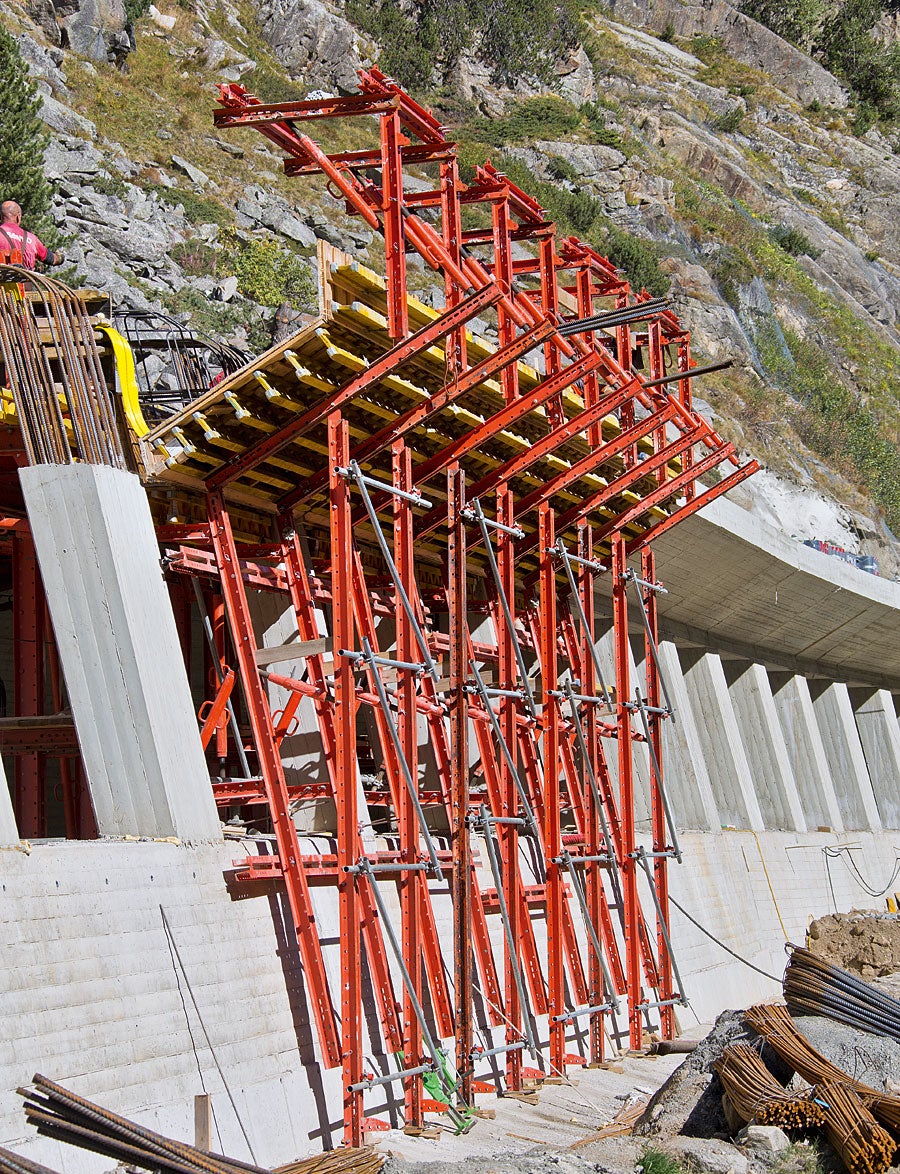

  • Marchlehnergalerie, Sölden, Österreich - Die vier Schalungseinheiten für die talseitig 1,50 m auskragende Tunneldecke basierten ebenfalls auf VARIOKIT Systembauteilen und ließen sich mittels definierter Anhängepunkte an der Galgenkonstruktion problemlos mit dem Kran umsetzen.

    Die vier Schalungseinheiten für die talseitig 1,50 m auskragende Tunneldecke basierten ebenfalls auf VARIOKIT Systembauteilen und ließen sich mittels definierter Anhängepunkte an der Galgenkonstruktion problemlos mit dem Kran umsetzen.

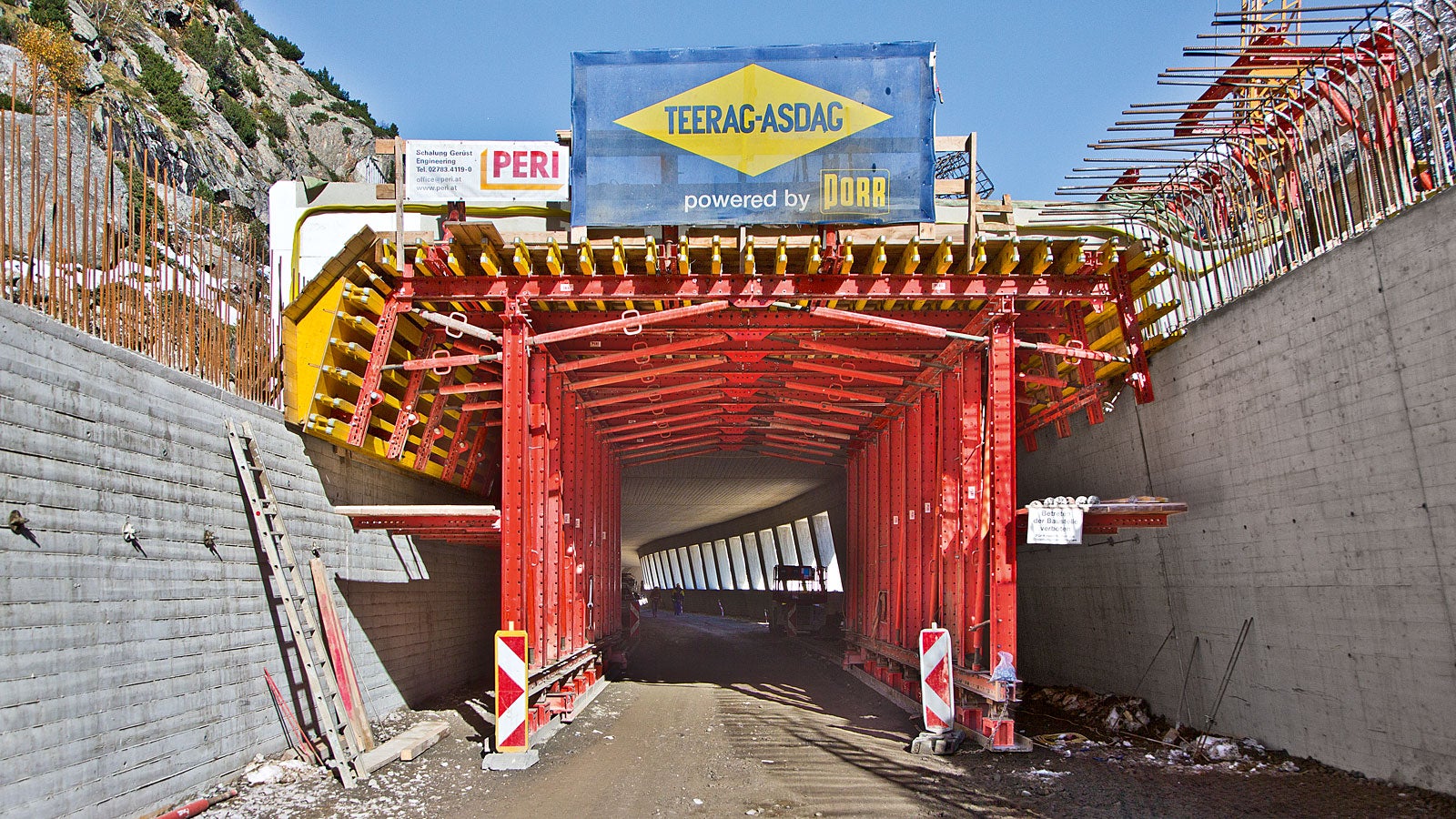

  • Marchlehnergalerie, Sölden, Österreich - Pro Woche ließen sich gleich zwei Regeltakte mit jeweils 12 m Länge schalen, bewehren und betonieren.

    Pro Woche ließen sich gleich zwei Regeltakte mit jeweils 12 m Länge schalen, bewehren und betonieren.
